Charakterystyka techniczna
- wymiary wlotu - 220 mm x 600 mm
- max. wymiar brył nadawy - poniżej gabarytów wlotu
- zakres regulacji szczeliny wylotowej - 15-55 mm
- zapotrzebowanie mocy - 22 kW
- orientacyjna wydajność eksploatacyjna - do 10 m3/h (uzależniona od rodzaju kruszonego materiału)
- masa kruszarki z napędem - 3200 kg

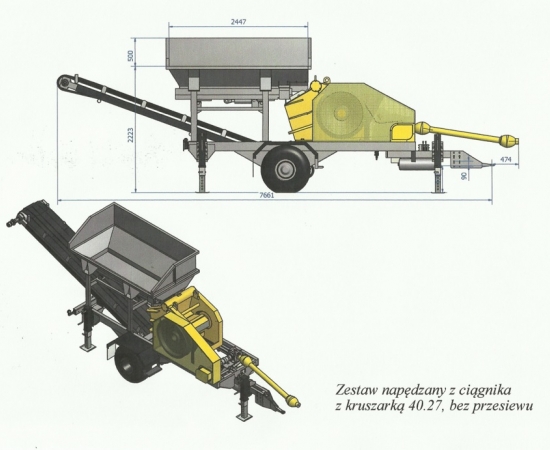

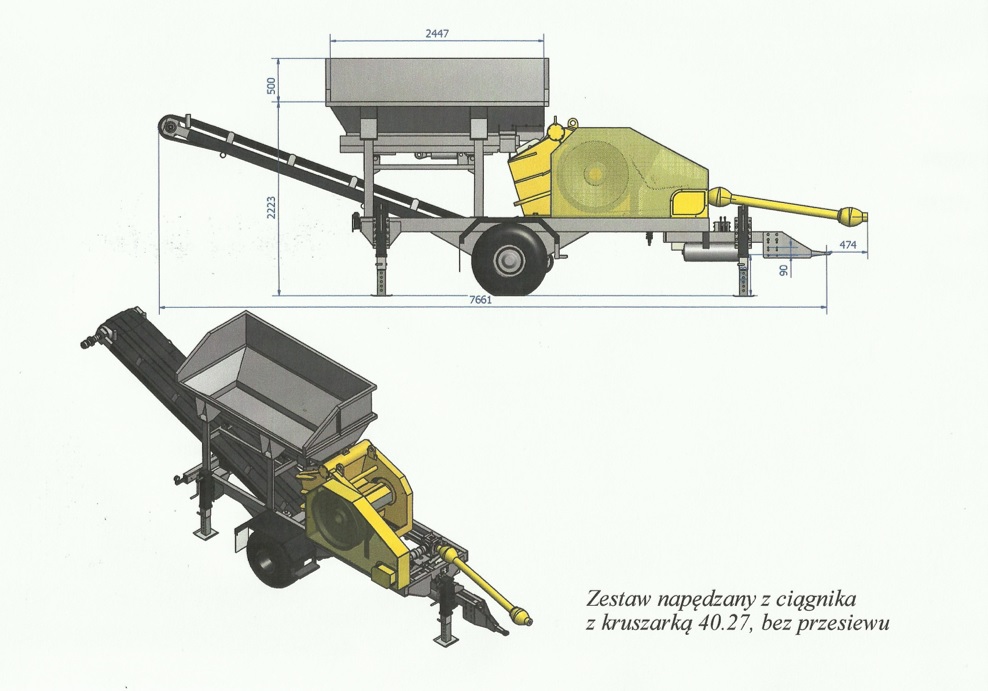

- ogólne wymiary bez napędu - ~1490x1390x1125 [mm] (dł./szer./wys.)

OPIS TECHNICZNY

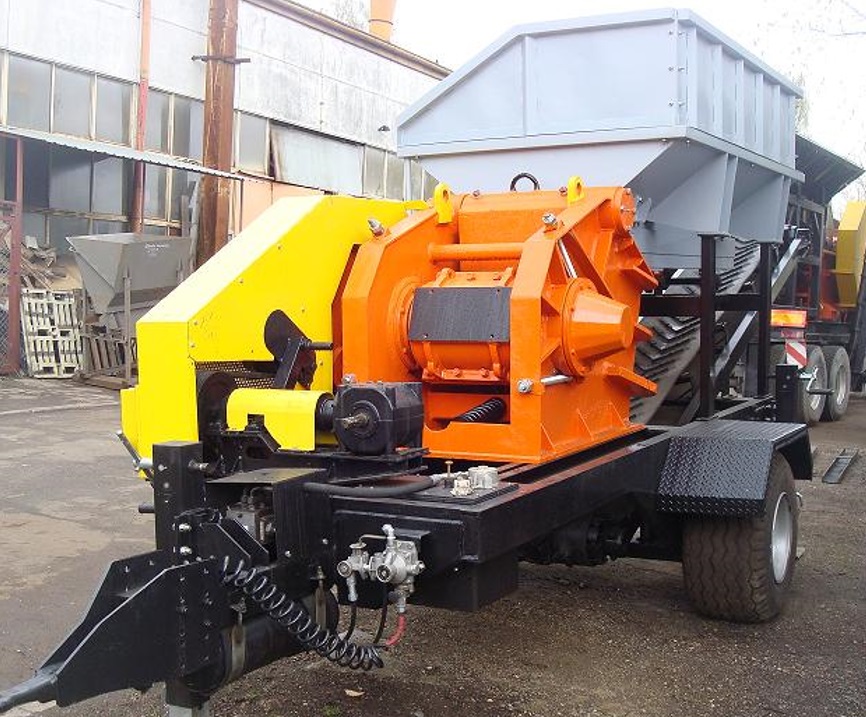

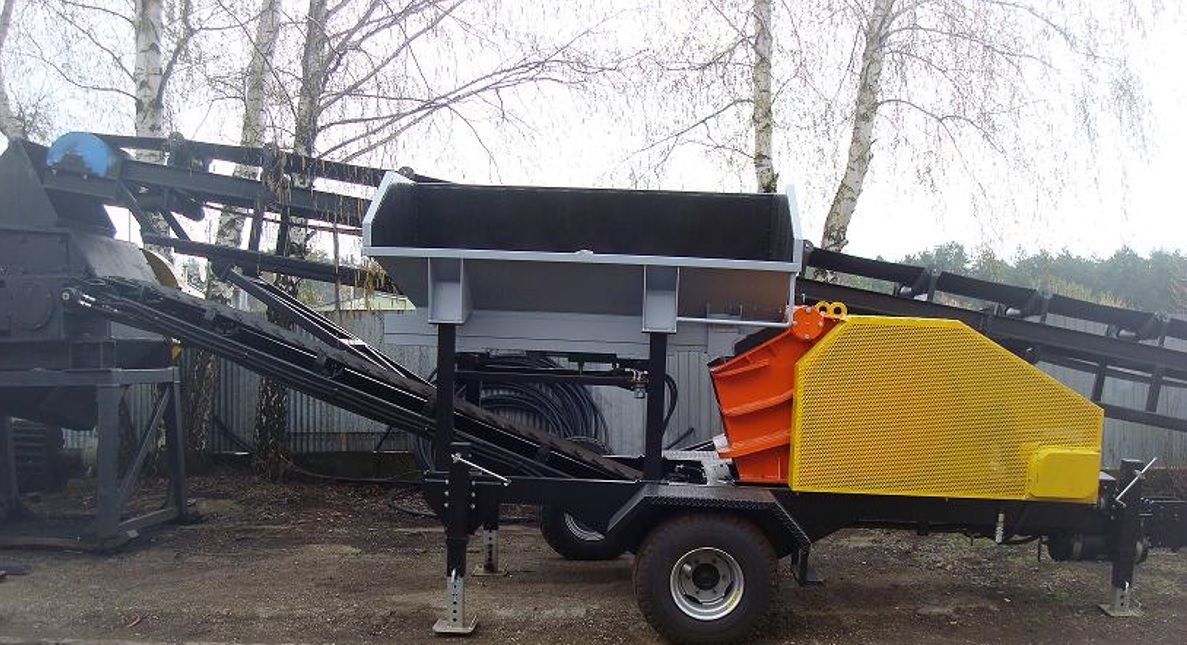

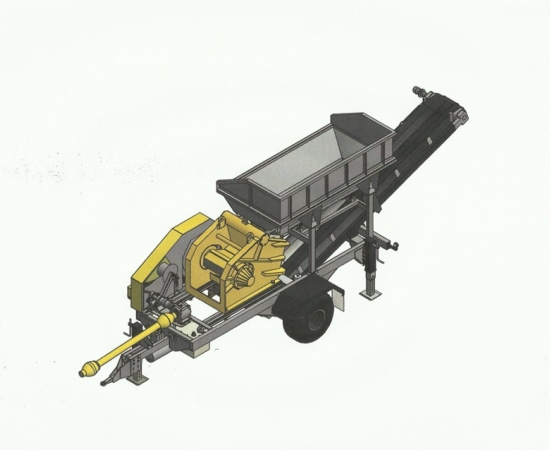

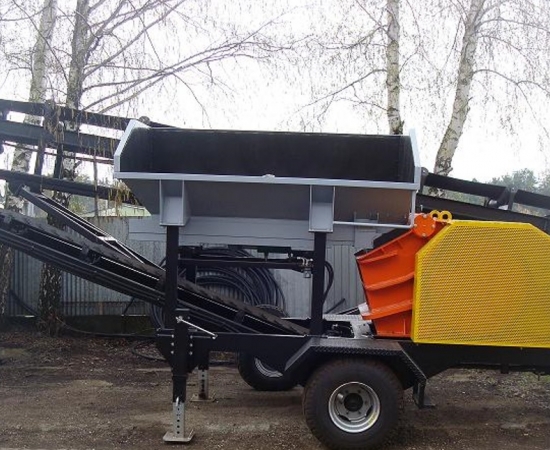

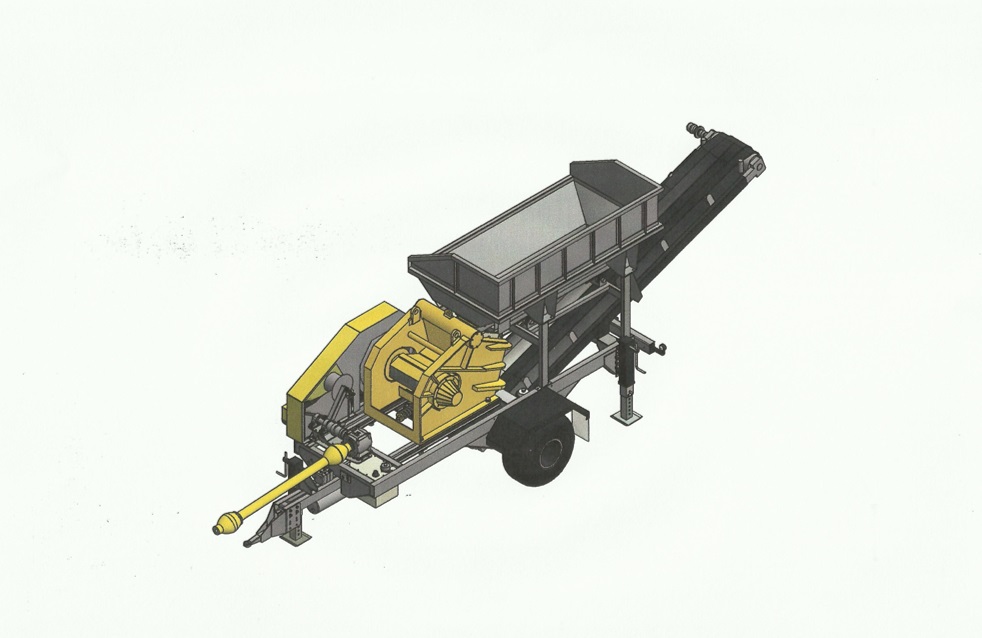

Ogólny opis konstrukcji

Korpus kruszarki wykonany jest z blachy o odpowiedniej grubości, który tworzy sztywną i lekką konstrukcję
skrzynkową. W korpusie umieszczona jest szczęka stała. Szczęka ruchoma umieszczona jest w wahadle, która z
kolei podwieszona jest na osi. Oś wahadła ułożyskowana jest w tulejach ślizgowych. Wał mimośrodowy
kruszarki ułożyskowany jest w łożyskach tocznych umieszczonych w tulejkach niedzielonych oraz w obudowie
dzielnej stanowiącej jednocześnie korbowód. Łożyska toczne zabezpieczone są przed pyłem odpowiednim
uszczelnieniem labiryntowym. Smarowanie łożysk odbywa się przy pomocy smarownic smarem stałym. W
wahadle oraz w korbowodzie umieszczone są listwy łożyskowe między, którymi znajduje się wałek rozporowy.
Właściwą współpracę wałka rozporowego z listwami oraz dociągnięcie wahadła do korbowodu zapewnia
sprężyna wraz z cięgnem. Wał mimośrodowy wraz z kołami zamachowymi oraz ułożyskowaniem, umieszczony
jest w otworach korpusu i ustalony w nich za pomocą obejm i śrub naciągowych. Na wale mimośrodowym
zamontowane są za pomocą wpustu koła zamachowe z których jedno jest rowkowe.

Opis działania

Moment obrotowy z silnika elektrycznego przenoszony jest poprzez przekładnię pasowo – klinową na wał
mimośrodowy kruszarki, na którym na części mimośrodowej osadzona jest obudowa łożysk stanowiąca
jednocześnie korbowód. Obracający się wał mimośrodowy poprzez wałek rozporowy przekazuje ruch wahadłowy
na szczękę ruchomą zabudowaną na wahadle. Podawany do komory kruszenia materiał przy ruchu wahadła do
przodu zostaje skruszony do wielkości nastawionej szczeliny wylotowej. Przy cofaniu się wahadła skruszony
materiał wypada przez zwiększającą się szczelinę. Praca kruszenia w kruszarce jest więc cykliczna i odbywa się
tylko w czasie ruchu wahadła do przodu. Dostarczona przez silnik w czasie ruchu jałowego energia,
przejmowana jest przez koła zamachowe przez, które z kolei jest oddawana w czasie pracy.
