Charakterystyka techniczna:
- średnica wirnika - ~Ø 700 mm
- długość wirnika - ~ 600 mm
- granulacja materiału na wejściu - do 100 mm
- wydajność - ~ do 30 t/h
- zapotrzebowanie mocy - ~ 40 kW
- masa całkowita kruszarki - ~ 5000 kg

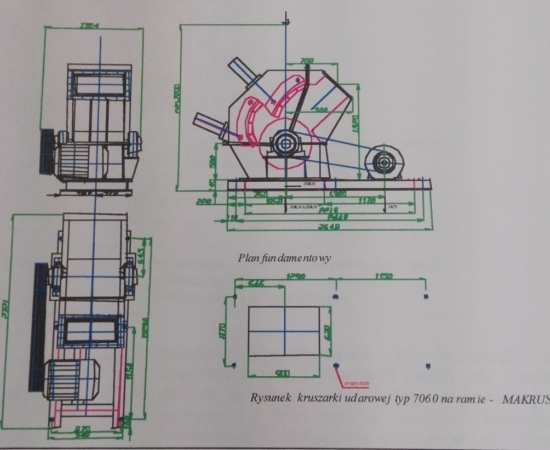

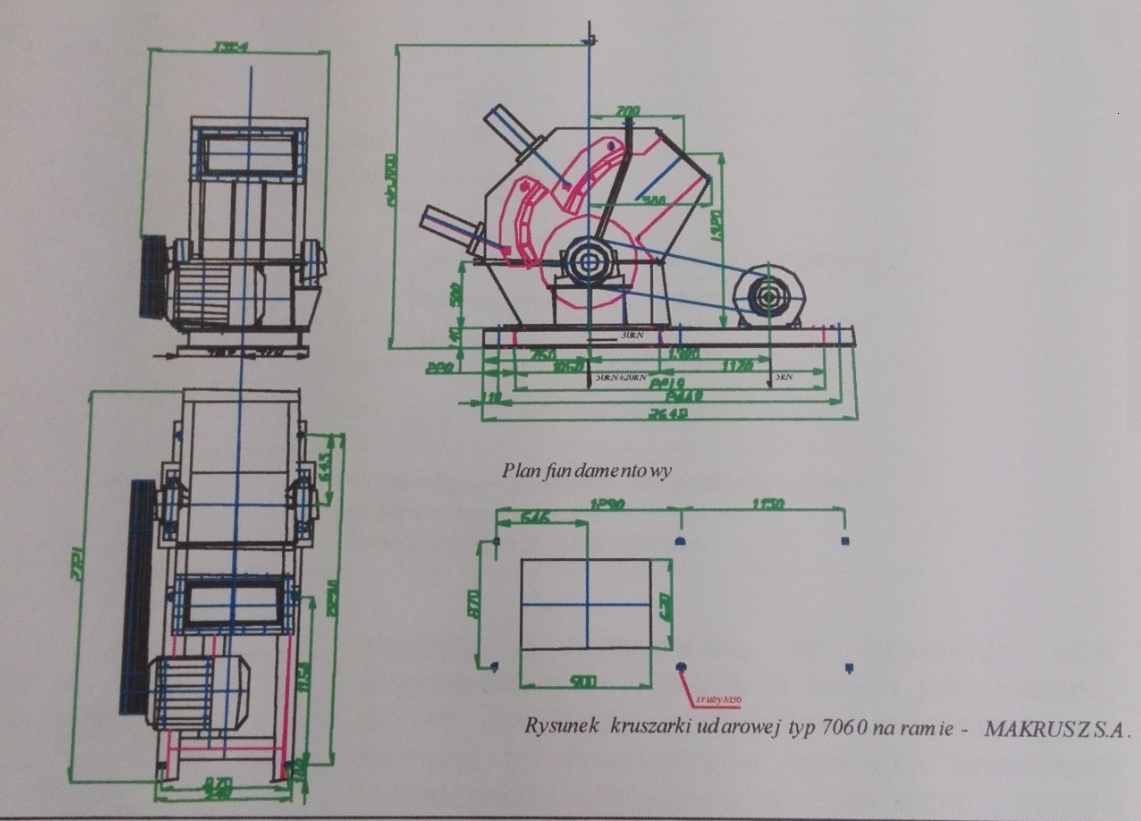

- wymiary gabarytowe
- długość ~2150 mm
- szerokość ~1350 mm
- wysokość ~1750 mm

OPIS TECHNICZNY:
Ogólny opis konstrukcji:

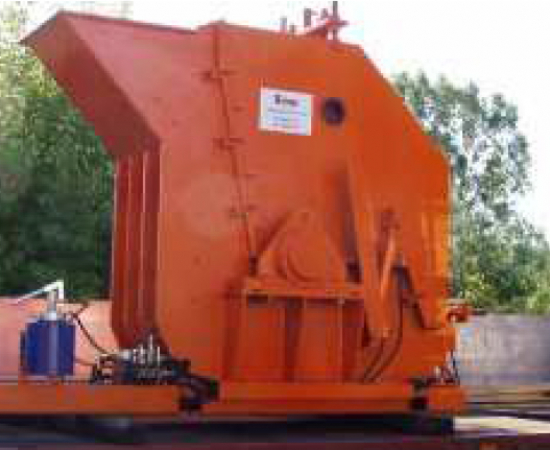

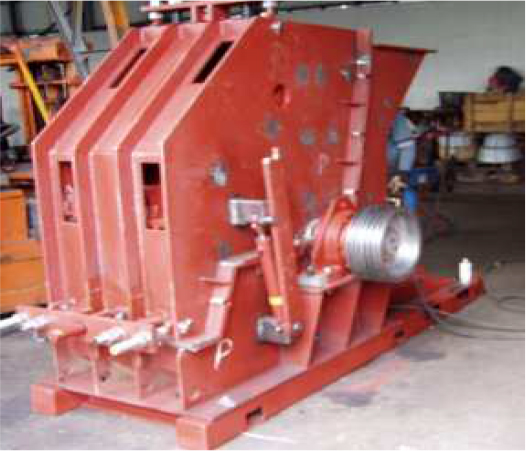

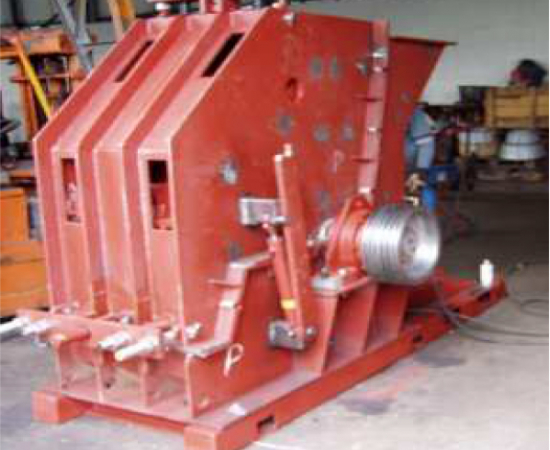

W konstrukcji kruszarki można wyodrębnić następujące zasadnicze zespoły:
- korpus
- wirnik
- wahadło: górne i dolne
- napęd
Korpus kruszarki - jest całkowicie spawany i składa się z dwóch części: dolnej i górnej skręconych ze sobą
śrubami. Wewnętrzne powierzchnie korpusu szczególnie narażone na kontakt z rozdrabnianym materiałem
osłonięte są wymiennymi wykładzinami odpornymi na ścieranie.
Wirnik - składa się z tarcz osadzonych na wale, do których mocowane są listwy bijakowe.
Wahadło: górne i dolne, które znajdują się w komorze kruszenia.
Napęd kruszarki - realizowany jest za pomocą silnika napędowego poprzez przekładnię pasowo-klinową.

Opis działania:
Moment obrotowy z silnika elektrycznego przekazywany jest poprzez przekładnie pasowo – klinową na koło
pasowo – klinowe osadzone na wale wirnika powodujące obrót wirnika. Materiał podawany jest przenośnikiem
do zasypu kruszarki. Z zasypu materiał spada grawitacyjnie na obracający się wirnik i rozbijany jest wstępnie
listwami bijakowymi w komorze kruszenia na skutek uderzenia o płyty pancerne. Pokruszony materiał spada
grawitacyjnie w dół na przenośnik odbierający.
