Charakterystyka techniczna

- wymiary wlotu - 1000 mm x 630 mm
-  max. wymiar brył nadawy - poniżej gabarytów wlotu
-  zakres regulacji szczeliny wylotowej - 80-250 mm
-  zapotrzebowanie mocy - 75 kW
-  orientacyjna wydajność eksploatacyjna - 50-150 Mg/h (uzależniona od rodzaju kruszonego materiału)
-  masa kruszarki bez napędu - 18350 kg

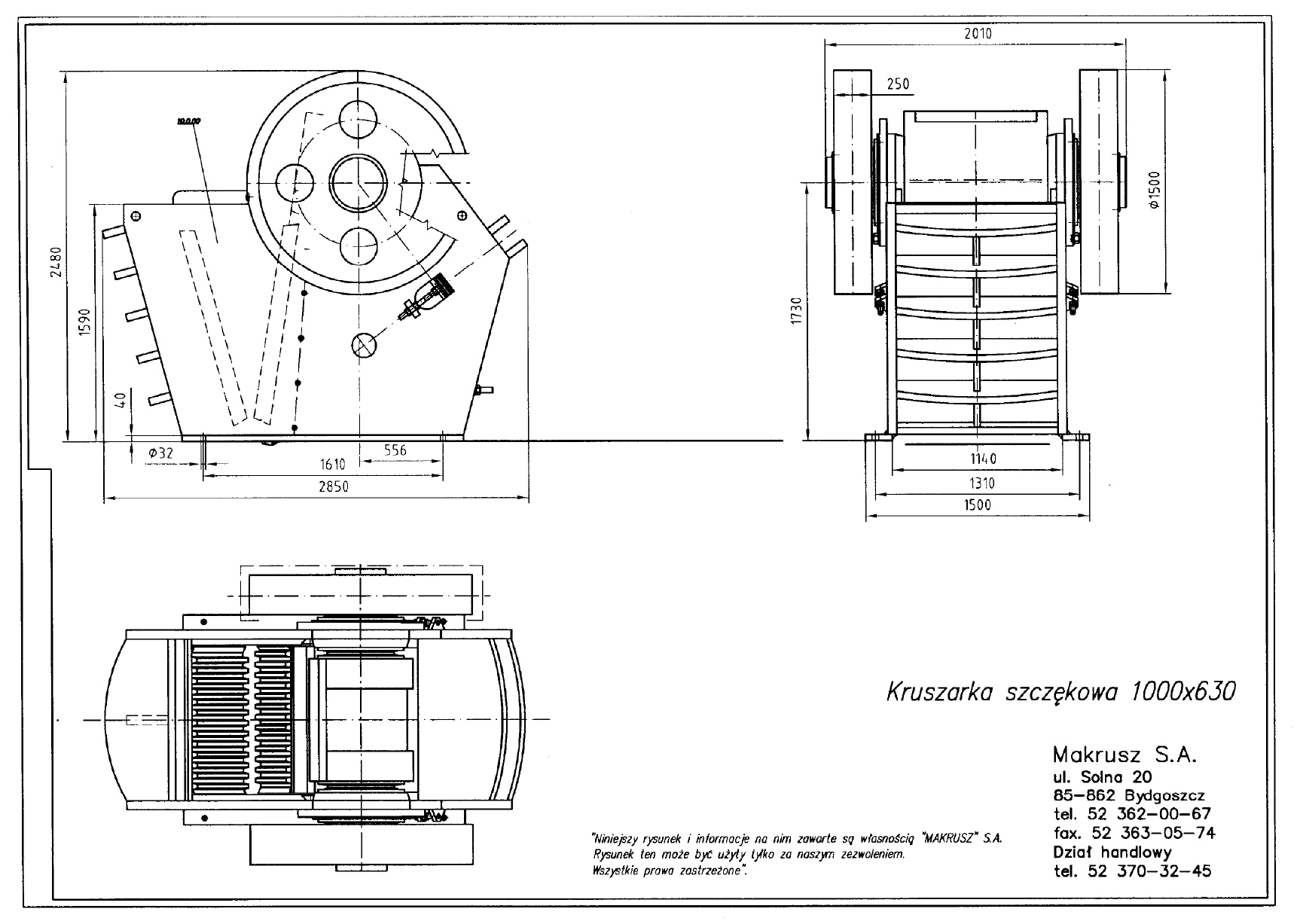

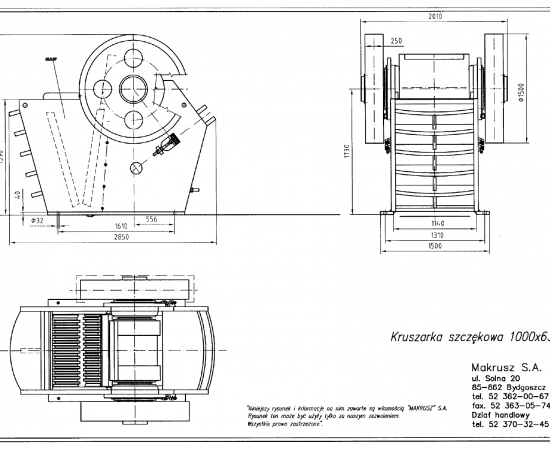

- ogólne wymiary bez napędu - ~2850x2010x2480 [mm] (dł./szer./wys.)

OPIS TECHNICZNY

Ogólny opis konstrukcji

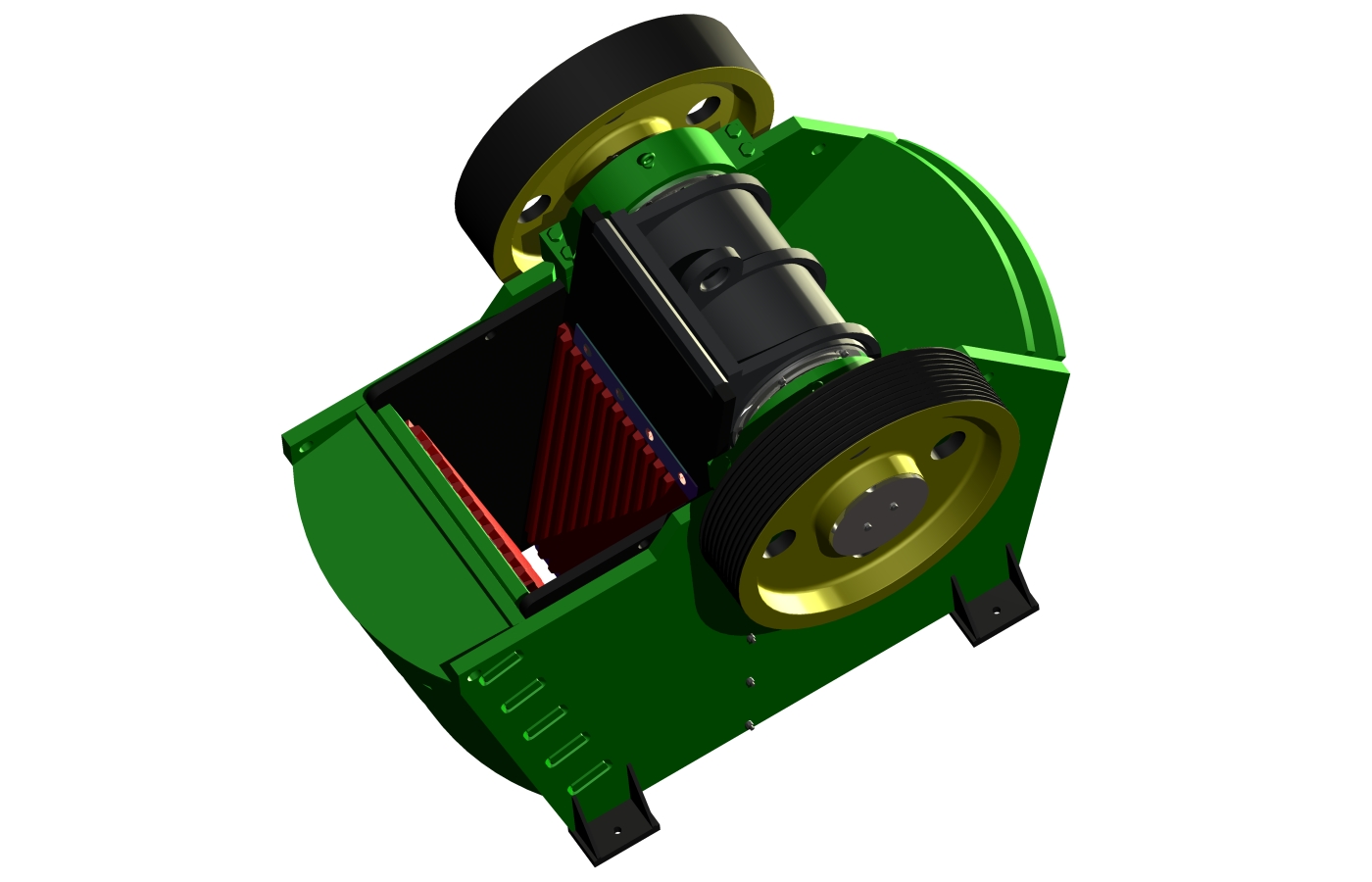

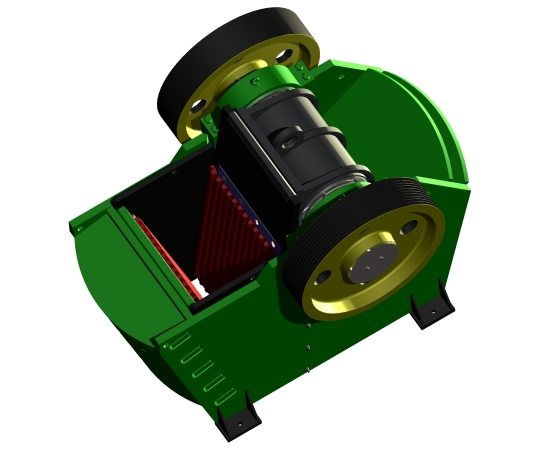

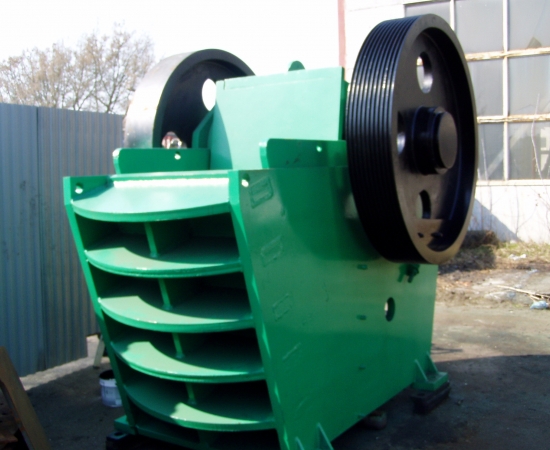

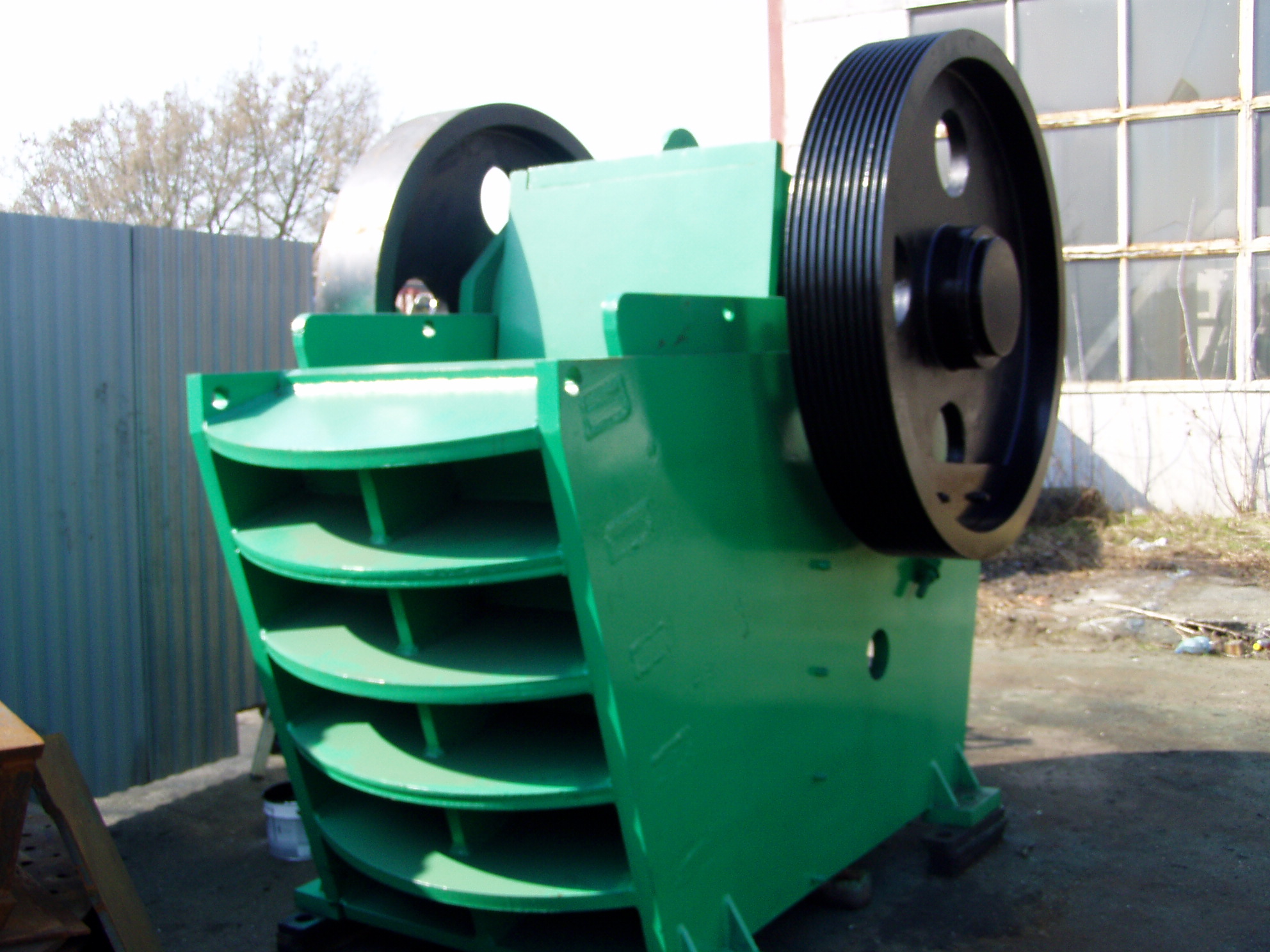

Kruszarka składa się z 2 zasadniczych zespołów; korpusu i wahadła;
Korpus kruszarki spawany jest w całości, posiada konstrukcję odpowiednio użebrowaną pozwalająca na przenoszenie dużych obciążeń występujących podczas pracy. Na przedniej ścianie korpusu zamontowana jest szczęka krusząca stała dociśnięta do ściany za pomocą bocznych klinów ochronnych . Szczęka wykonana jest symetrycznie i po zużyciu się dolnej części może być obrócona przez co wydłuża się jej czas pracy.
Wahadło jest również konstrukcji spawanej, odpowiednio użebrowaną ze względu na konieczność przenoszenia dużych obciążeń podczas pracy. Wahadło ułożyskowane jest na obrotowym wale mimośrodowym za pośrednictwem dwóch łożysk baryłkowych a wał z kolei ułożyskowany jest za pośrednictwem tych samych łożysk baryłkowych w korpusie. Łożyska w korpusie są ustalone na wale głównym przy pomocy stożkowych tulei rozprężnych. Dla ułatwienia demontażu łożysk wahadła, wał główny posiada osiowe otwory dla doprowadzenia oleju hydraulicznego pod ciśnieniem. Przestrzeń ograniczona dwoma szczękami, stałą i ruchomą oraz bocznymi klinami ochronnymi tworzy zwężającą się ku dołowi komorę w której odbywa się kruszenie materiału. W listwach łożyskowych wahadła i korpusu osadzona jest płyta rozporowa, która spełnia równocześnie rolę bezpiecznika. Wał mimośrodowy, wahadło i płyty rozporowe tworzą razem układ kinematyczny przekazujący ruch roboczy z obracającego się wału mimośrodowego na ruch wahadłowy szczęki ruchomej. Na czopach wału mimośrodowego osadzone są za pośrednictwem tulei zaciskowych koła zamachowe . Koło z naciętymi rowkami na pasy kinowe służy równocześnie do przenoszenia momentu obrotowego od silnika. Napęd kruszarki realizowany jest za pomocą silnika napędowego poprzez przekładnię pasowo- klinową. W tylnej części korpusu znajduje się urządzenie do regulacji szczeliny wylotowej. Części wirujące kruszarek i przekładnia pasowa zabezpieczone są osłonami. Łożyska korbowodu i wahadła smarowane są smarem stałym poprzez smarowniczki do których należy doprowadzić smar ręcznie pompkami. W niektórych egzemplarzach kruszarek są stosowane jako opcja, układy z pompą smarną napędzaną mechanicznie i tłocząc smar centralnie do wszystkich punktów smarnych.

Opis działania

Moment obrotowy silnika napędowego przekazywany jest poprzez przekładnię pasowo - klinową, wał mimośrodowy i płytę rozporową na szczękę ruchomą umieszczoną na wahadle. Podawany materiał dostaje się do komory kruszenia przy nastawionej szczelinie wylotowej. Praca kruszenia w kruszarce jest więc cykliczna i odbywa się tylko w czasie ruchu wahadła do przodu. Przy cofaniu się wahadła przez rozwieraną szczelinę wypada skruszony materiał. Dostarczona w tym czasie przez silnik moc gromadzona jest w postaci energii kinetycznej przez koło zamachowe. Energia ta z kolei jest oddawana w czasie ruchu pracy.

Tak więc mimo, że kruszenie następuje cyklicznie kruszarka pracuje równo, nie ma przyspieszeń ani dużych wahań poboru mocy. Po skruszeniu materiał poprzez szczelinę wylotową spada na dół na urządzenie odbierające.
