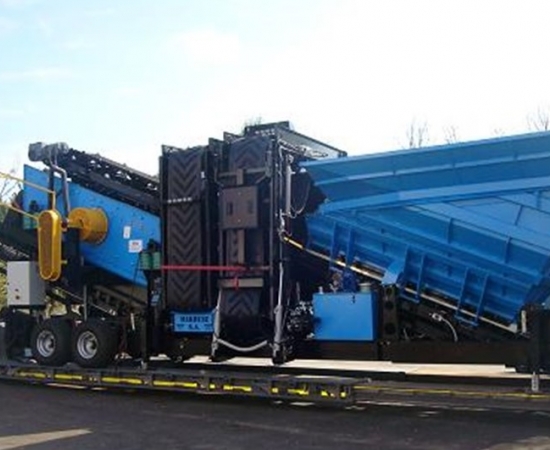

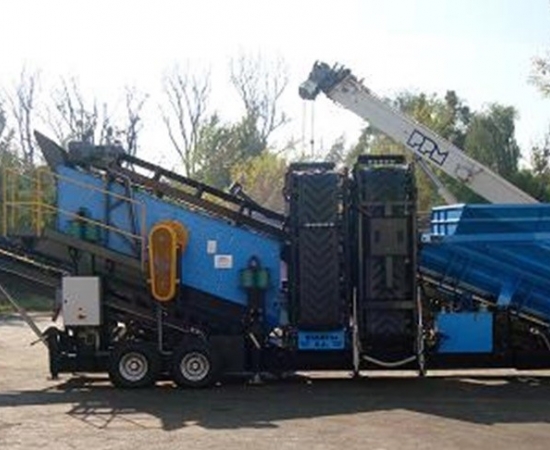

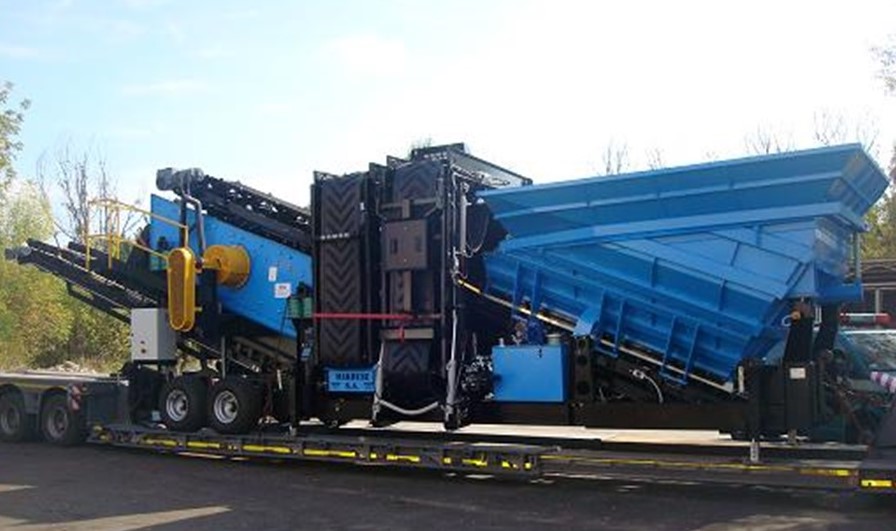

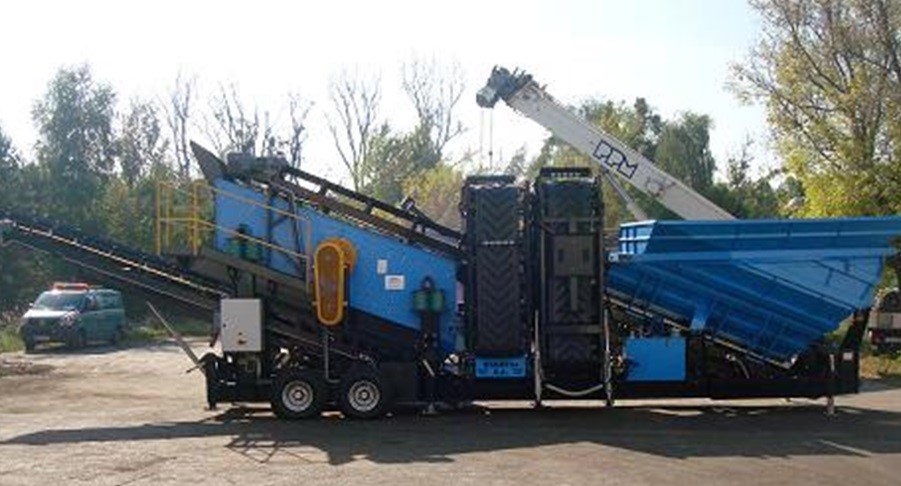

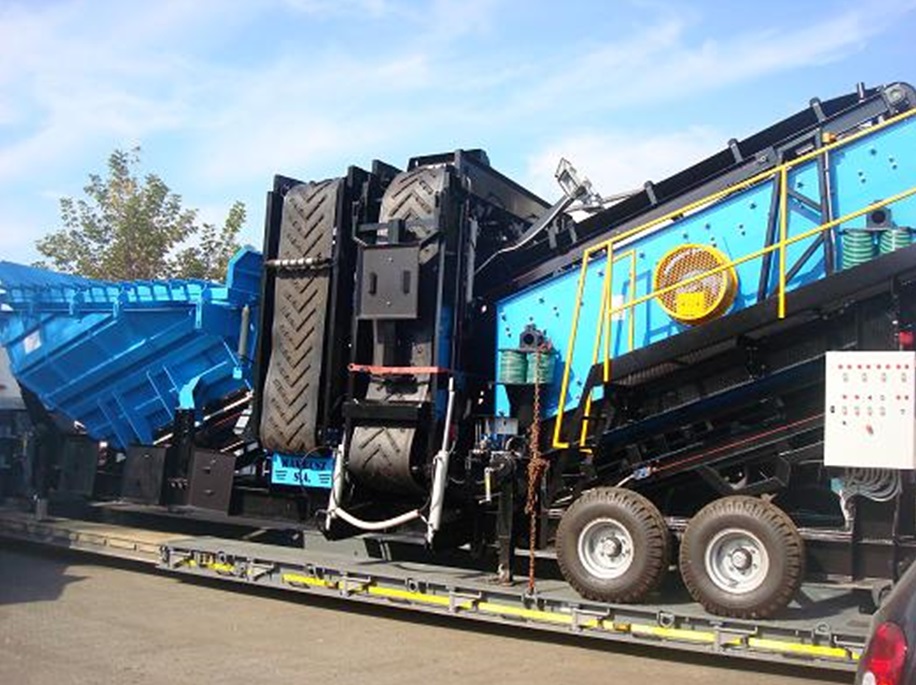

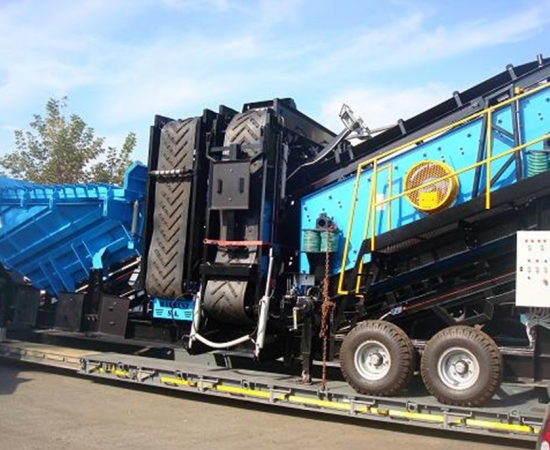

Zestaw składa się z następujących urządzeń:

- krata zasypowa – podnoszona i opuszczana układem hydraulicznym,

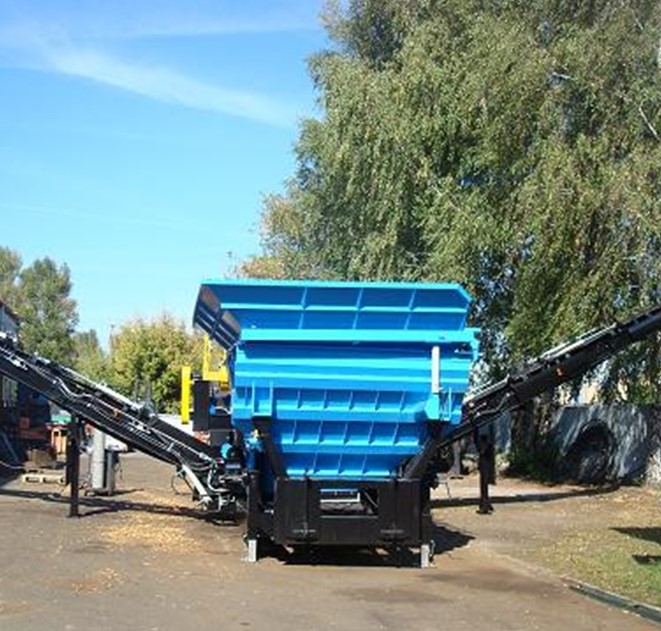

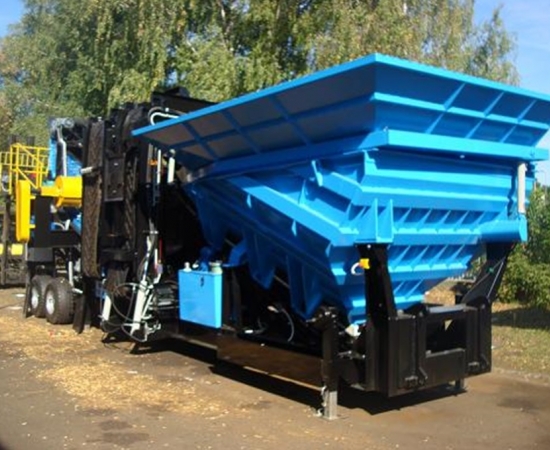

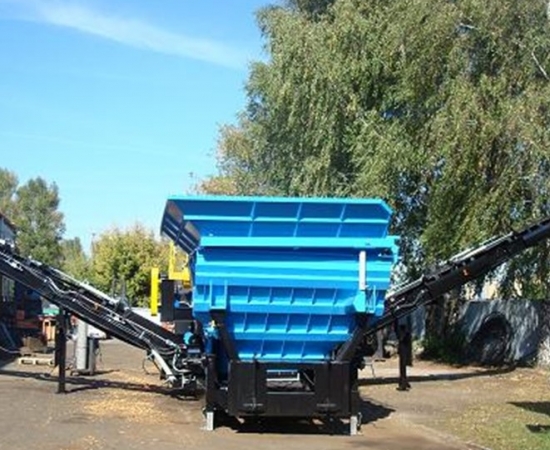

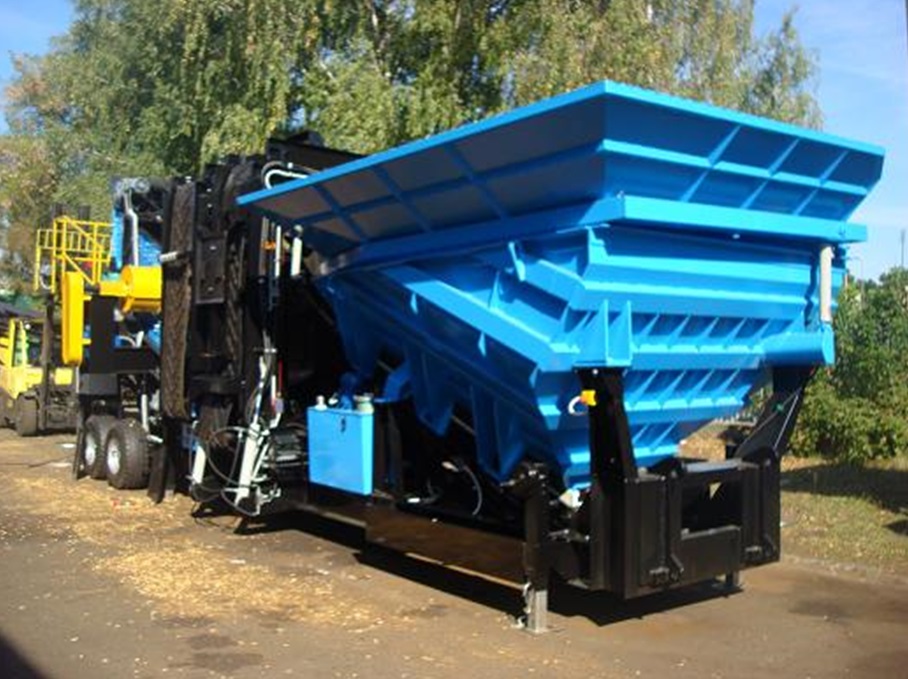

- kosz zasypowy o pojemności V=8m3,
- przenośnik taśmowy podający materiał na przesiewacz: B=650 mm, L= 9 m,
- przenośnik taśmowy odbierający podziarno z przesiewacza: B=1000 mm, L=8 m,
- przenośnik taśmowy boczny odbierający produkt z przesiewacza: B=650 mm, L=9,5 m,
- przenośnik taśmowy boczny odbierający nadziarno z przesiewacza: B=650 mm, L=9,5 m,
- przenośniki boczne wyposażone w dodatkowe punkty podparcia,

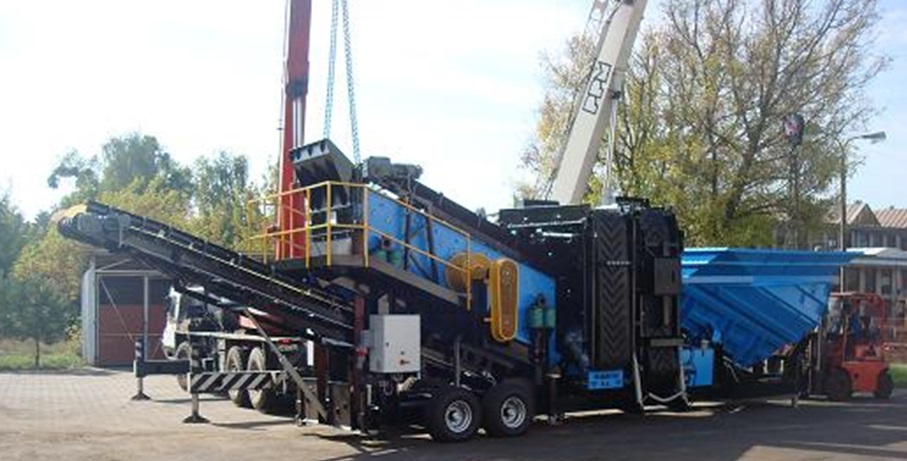

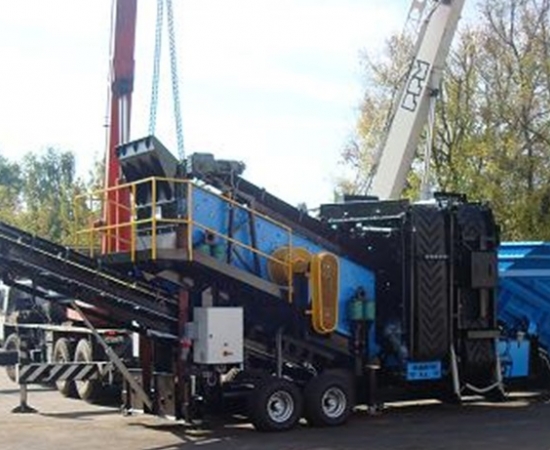

- przesiewacz dwupokładowy typ 1,25 m x 4,0 m, wyposażony w podest obsługowy + drabinkę, pod dolnym pokładem sitowym zamontowany ruszt z kratami do wspomagania czyszczenia sit, > Układ hydrauliczny przeznaczony do składania i rozkładania przenośników bocznych,
- szafa zasilająco – sterownicza z układem sterowania automatycznego i ręcznego dla celów serwisowych, gdzie poszczególne urządzenia mogą być uruchamiane samodzielnie. W systemie sterowania automatycznego po naciśnięciu jednego przycisku poszczególne urządzenia uruchamiają się samoczynnie zgodnie z zastosowanymi blokami. Do podłączenia zasilania zewnętrznego, szafa wyposażona w gniazdo pięciobolcowe na napięcie 3x400V, 50 Hz i prąd 63A,
- konstrukcja nośna z jednej strony zamontowana na 2 - ch osiach z kołami – osie sztywne i wyposażona w połówkę ładowarkowego szybkozłącza mechanicznego z drugiej strony,
- podpory (6szt.) wyposażone w przekładnie z napędem ręcznym, > Hamulec postojowy,
- oświetlenie wraz z sygnalizacją dźwiękową.
- Wydajność: - w zależności od przesiewanego materiału i zastosowania sit,

Charakterystyka zestawu:

Zamontowane sita:
- 1 x pokład sit o oczku: do ustalenia (górny pokład),
- 1 x pokład sit o oczku: do ustalenia (dolny pokład),

Wymiary zestawu przygotowanego do pracy:
- długość całkowita ~ 14.500 mm,
- długość całkowita ramy ~ 11.500 mm,
- wysokość załadunkowa ~ 2.800 mm,
- szerokość całkowita ~ 15.500 mm,
- ciężar zestawu ~ 18.500 kg,
- moc zainstalowana ~ 30 kW,

Urządzenia bezpieczeństwa:


Na przenośnikach taśmowych - w rejonach możliwych kontaktów obsługi zamontowane są linowe wyłączniki bezpieczeństwa. Główny wyłącznik bezpieczeństwa na szafie zasilająco terującej oraz trzy wyłączniki miejscowe umożliwiają natychmiastowe zatrzymanie całej maszyny. Wszystkie części obrotowe oraz połączenia ruchome typu – sprężyna, mające na celu tłumienie drgań, zabezpieczone są osłonami. Każde uruchomienie maszyny jest sygnalizowane syreną przez okres 10 sek. Oraz sygnałem świetlnym o barwie ostrzegawczej.
