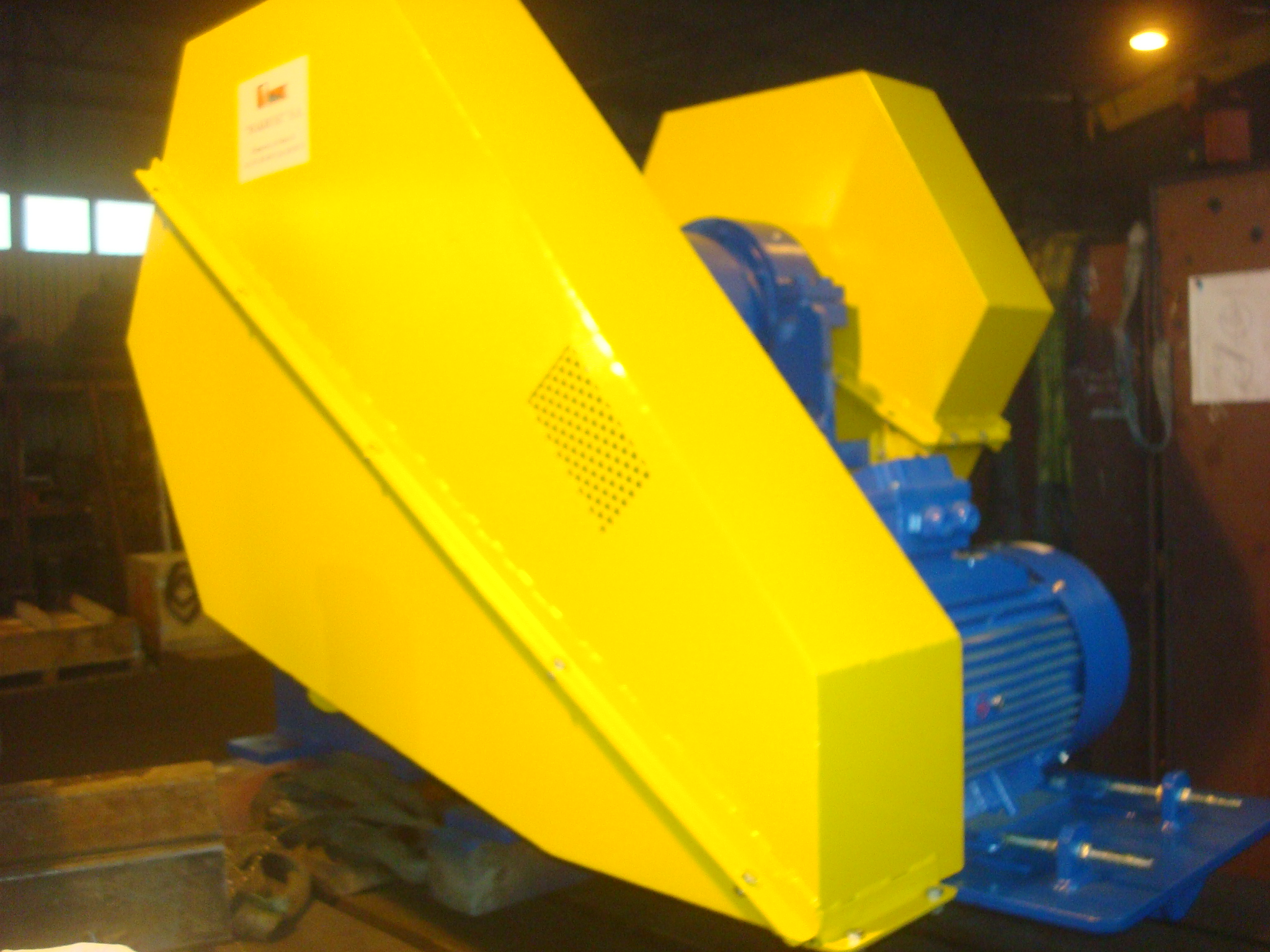

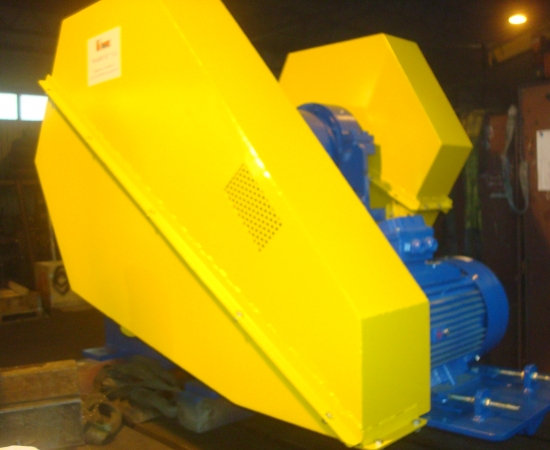

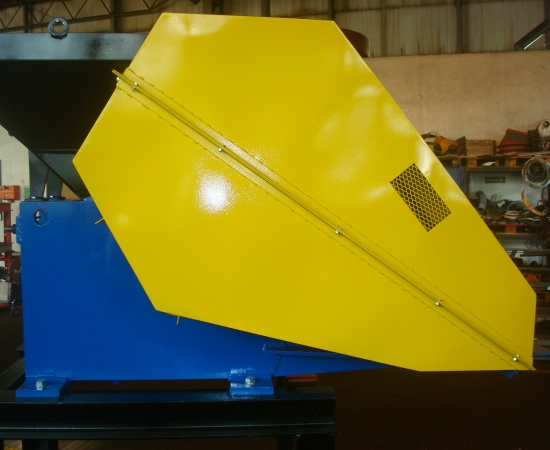

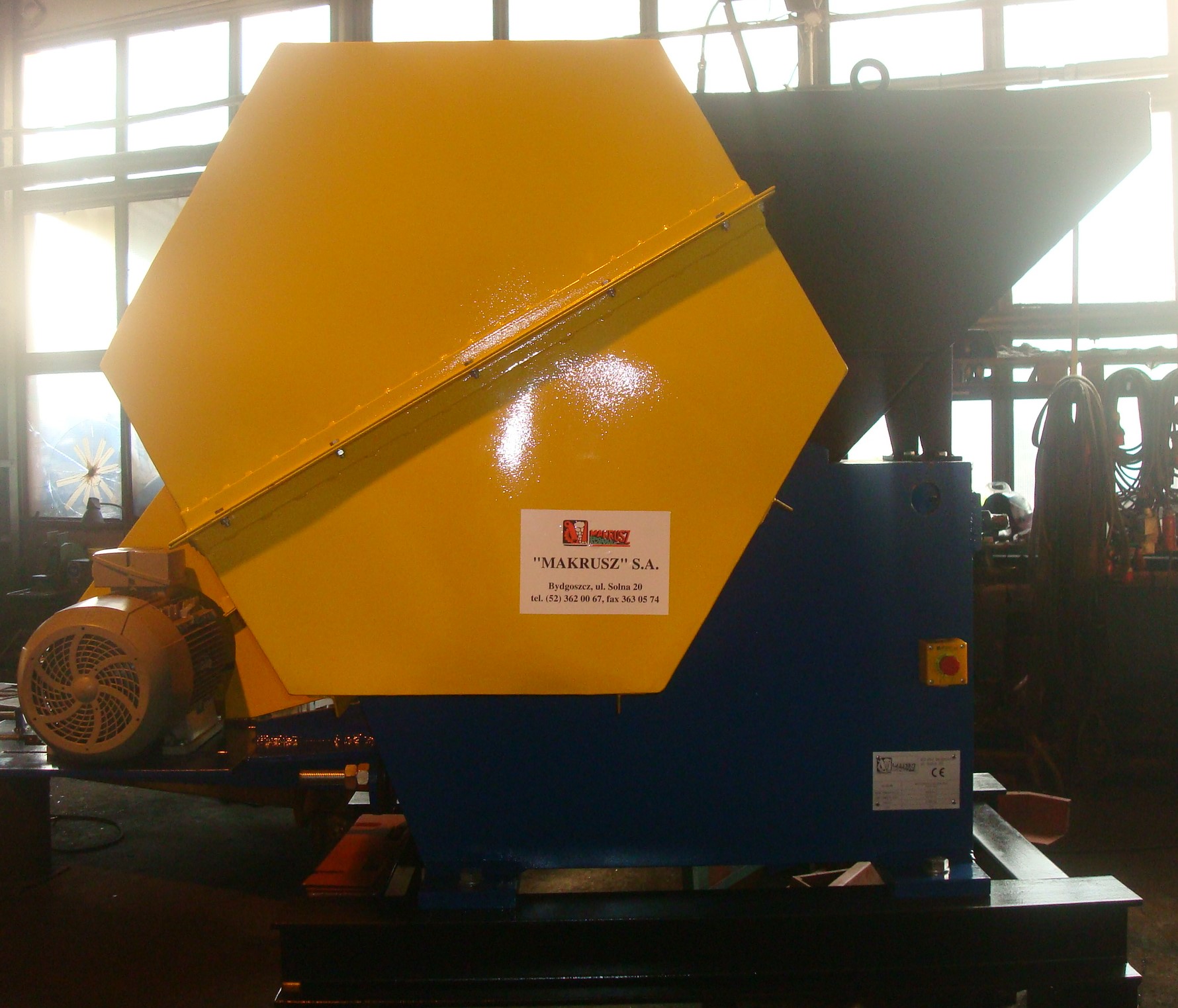

Charakterystyka techniczna

- wymiary wlotu - 250 mm x 400 mm
- max. wymiar brył nadawy - poniżej gabarytów wlotu
- zakres regulacji szczeliny wylotowej - 20-65 mm
- zainstalowana moc - 15 kW
- orientacyjna wydajność eksploatacyjna (uzależniona od rodzaju kruszonego materiału)
  S = 20mm - wydajność 5 - 7 t/h
  S = 25mm - wydajność 10 - 15 t/h
  S = 40mm - wydajność 15 - 20 t/h
  S = 50mm - wydajność 20 - 25 t/h
  S = 65mm - wydajność 25 - 30 t/h
- masa kruszarki z napędem - 2100 kg
- ogólne wymiary bez napędu - ~1450x1350x1300 [mm] (dł./szer./wys.)

OPIS TECHNICZNY

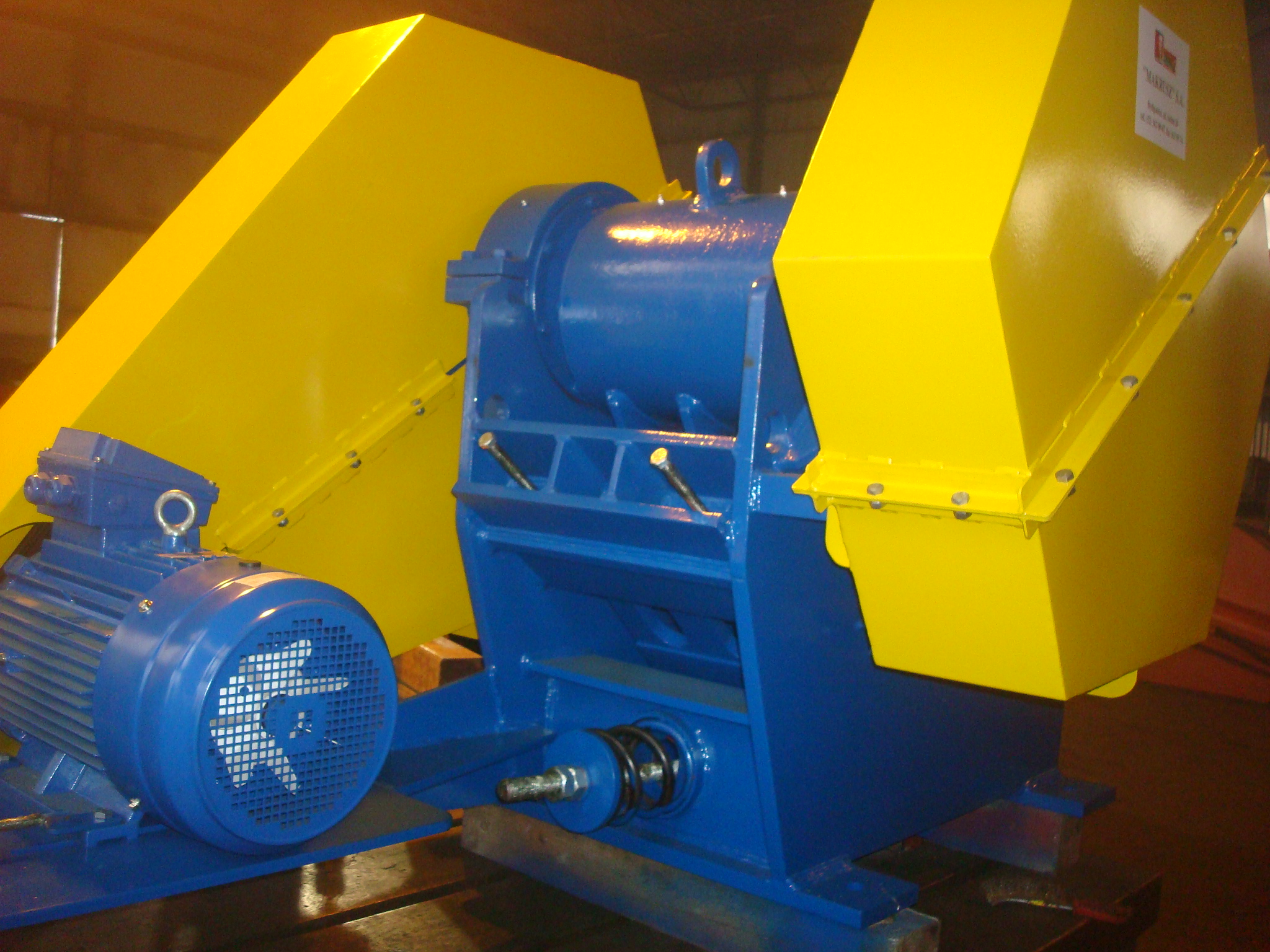

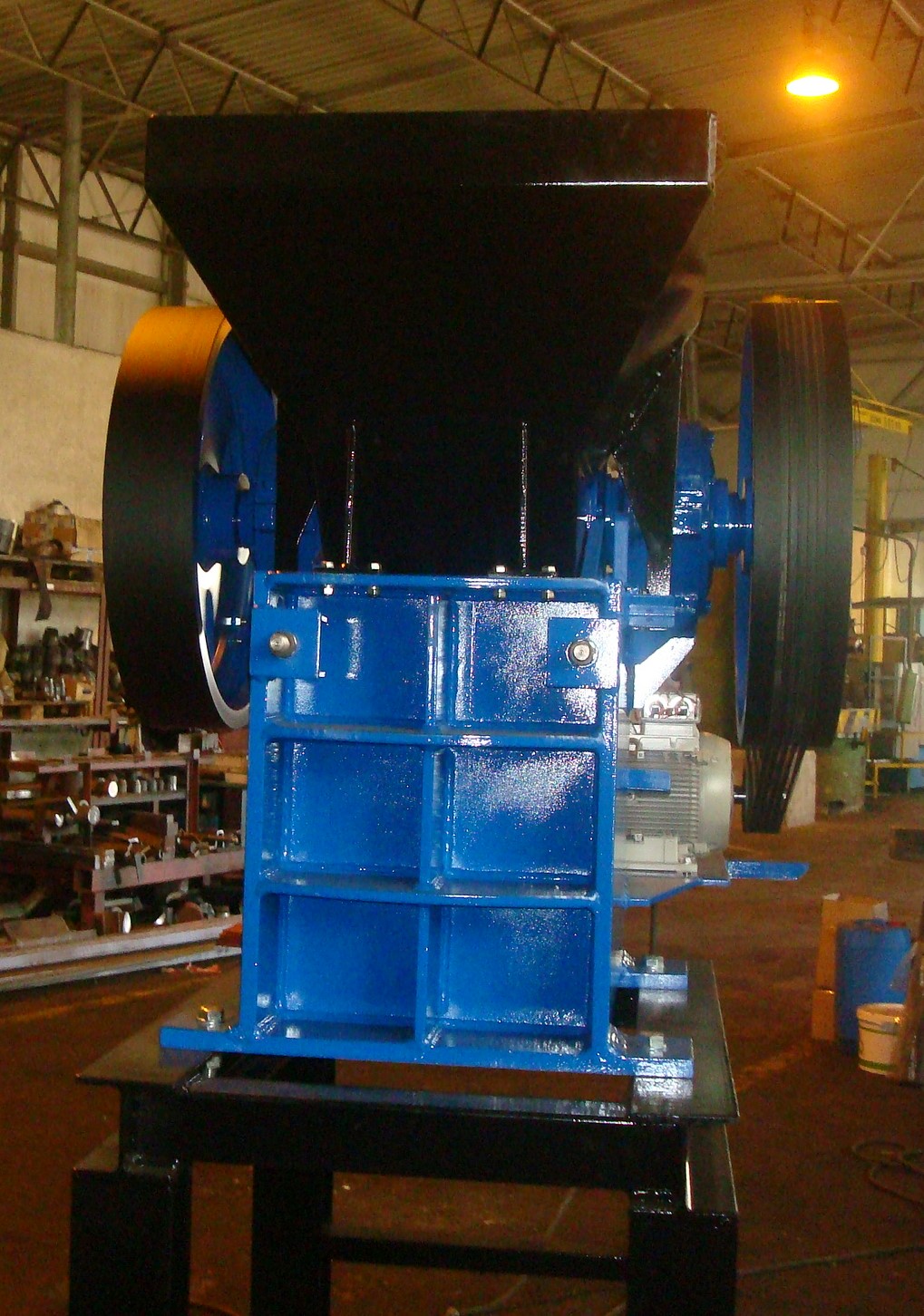

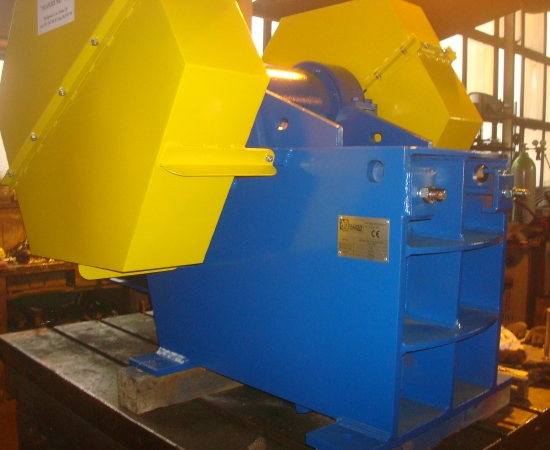

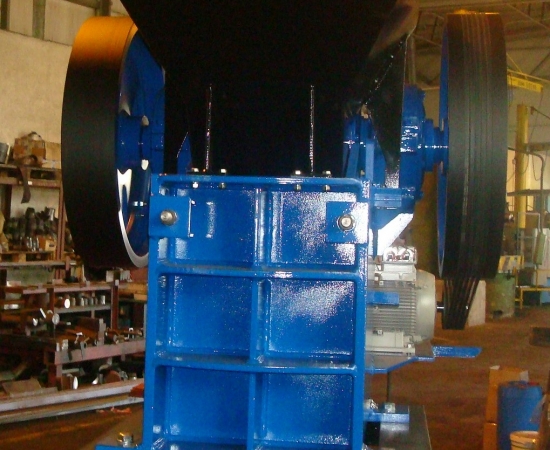

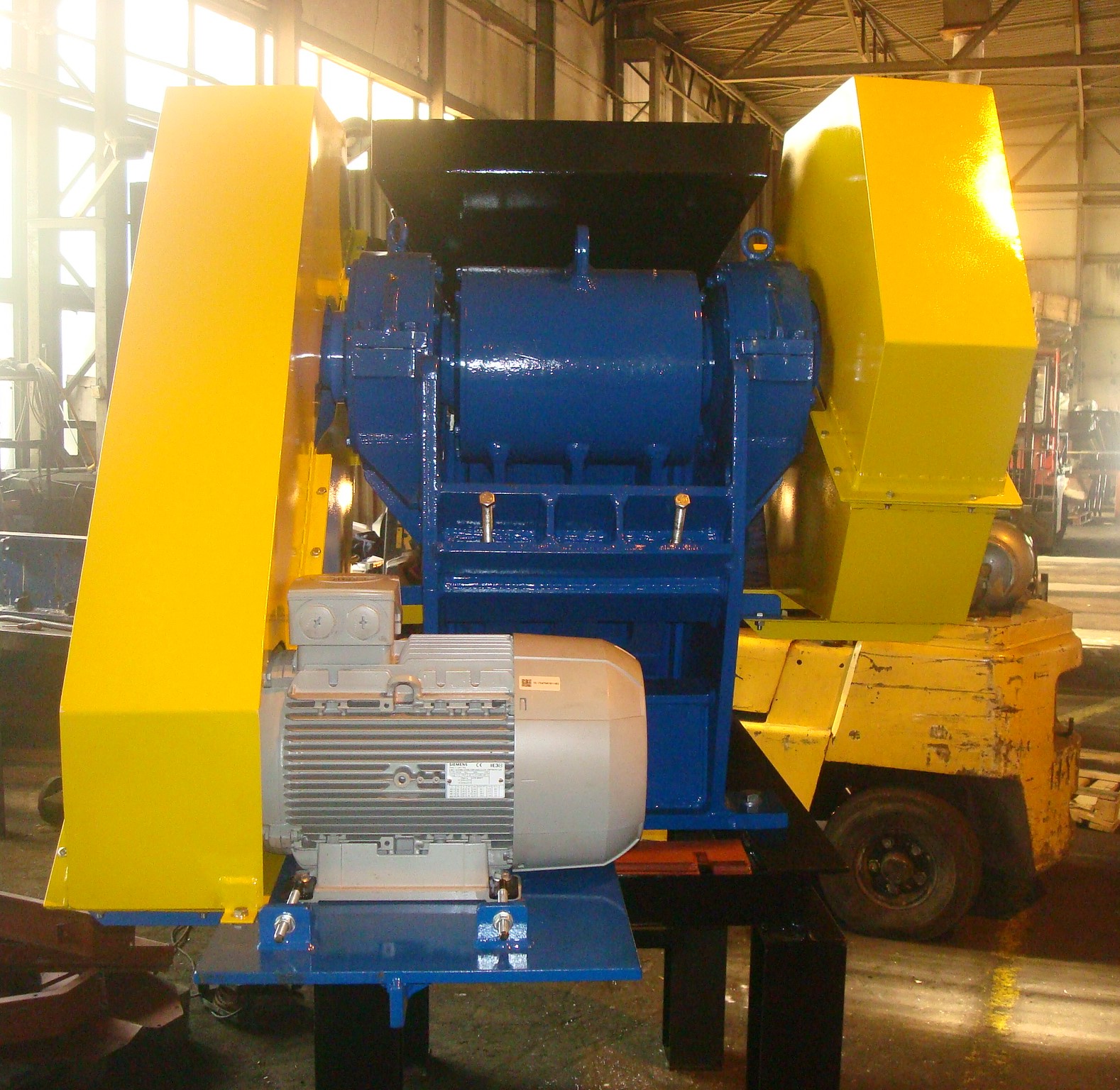

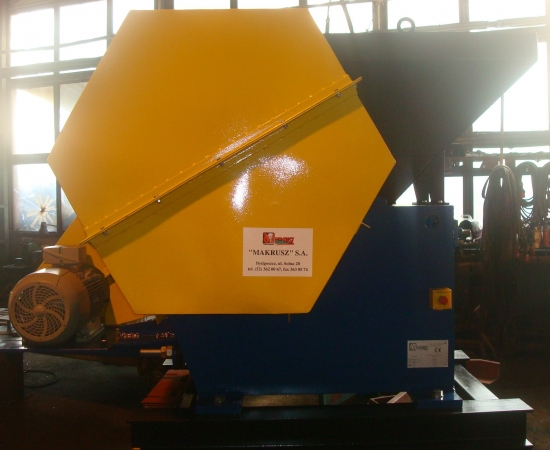

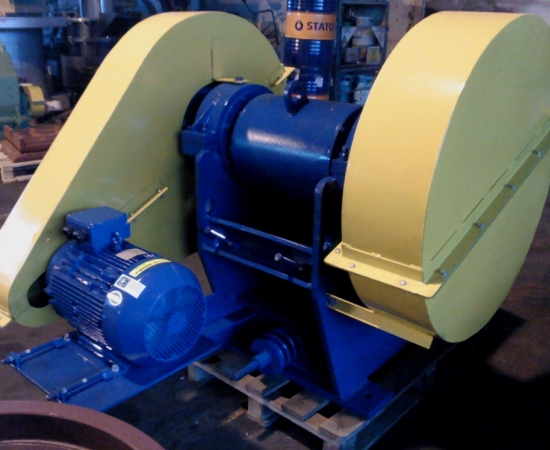

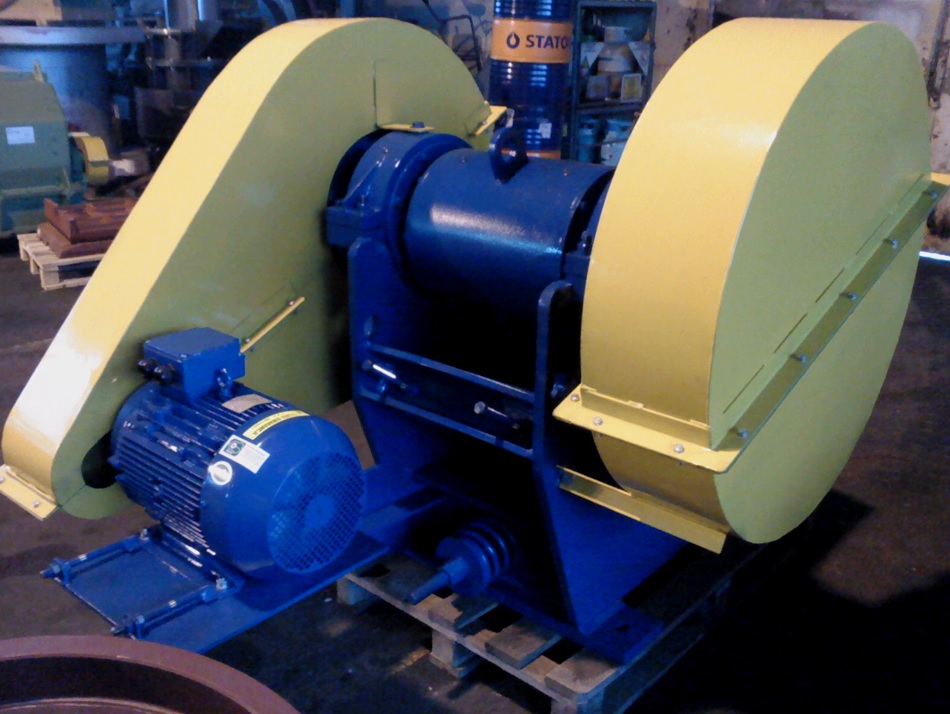

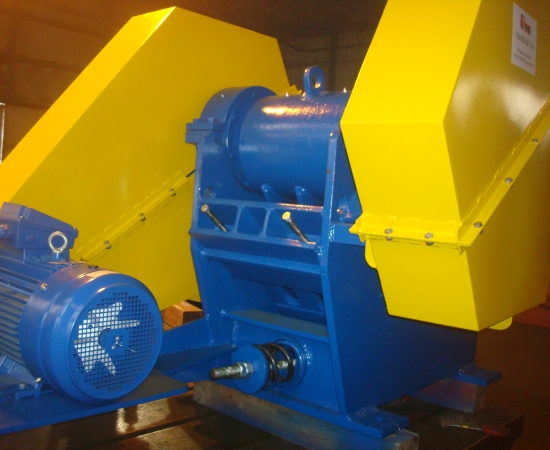

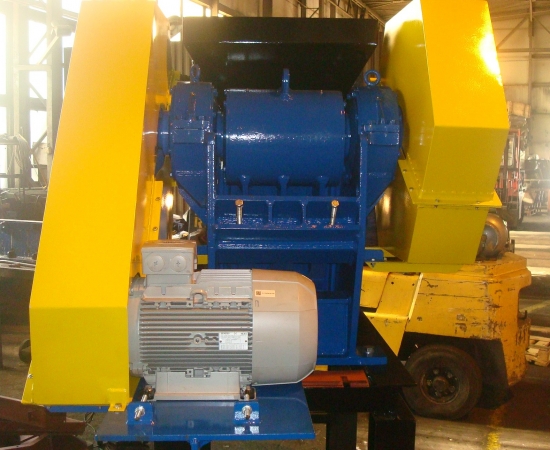

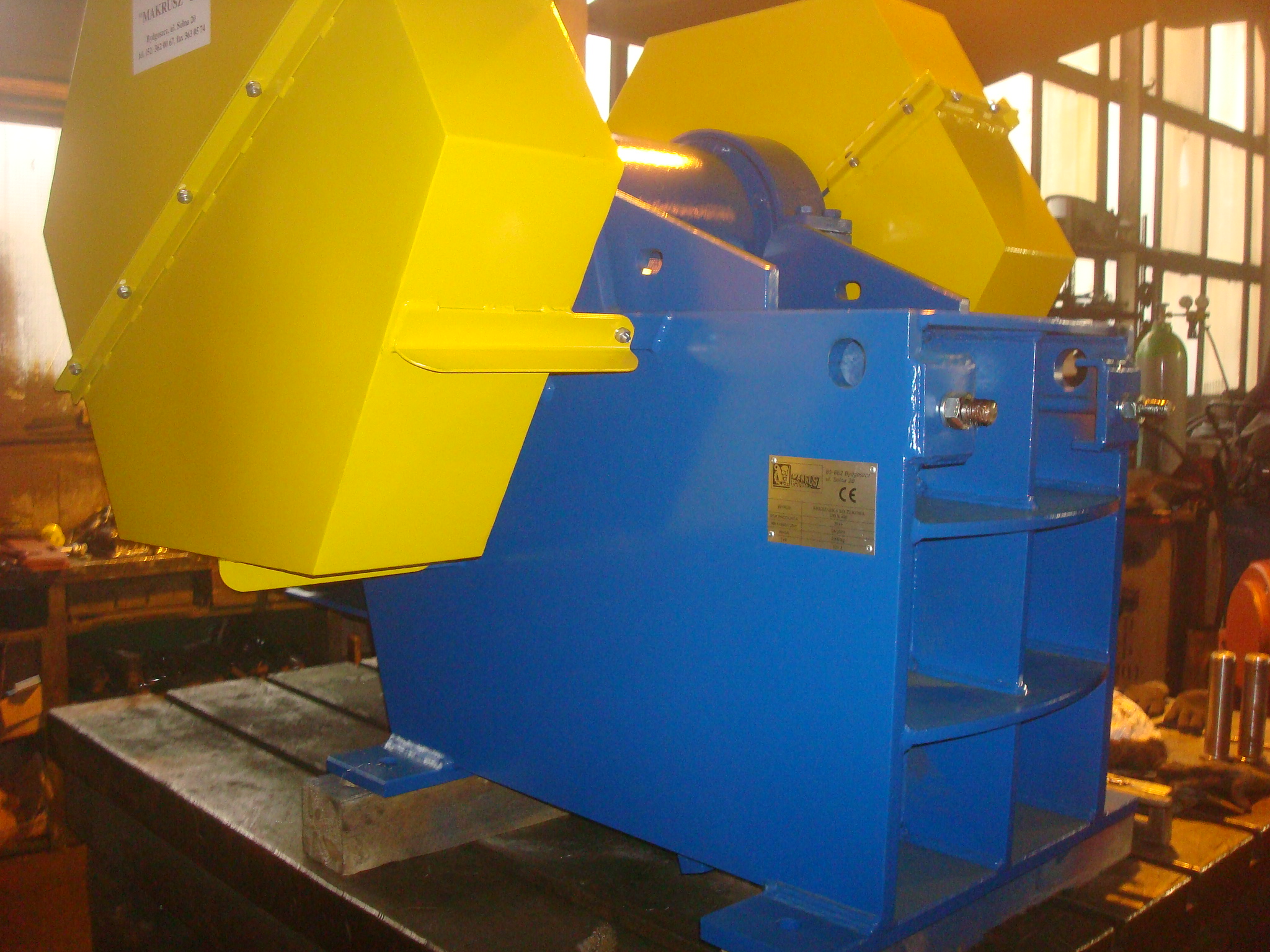

Ogólny opis konstrukcji

Korpus kruszarki wykonany jest z blachy o odpowiedniej grubości, które po zespawaniu tworzą sztywną i lekką
konstrukcje skrzynkową. W korpusie umieszczona jest szczęka stała. Szczęka ruchoma umieszczona jest w
wahadle, które z kolei podwieszone jest na osi. Oś wahadła ułożyskowana jest w łożyskach baryłkowych. Wał
mimośrodowy kruszarki ułożyskowany jest w łożyskach tocznych. Łożyska toczne zabezpieczone są przed pyłem
odpowiednim uszczelnieniem labiryntowym. Smarowanie łożysk odbywa się przy pomocy smarownic smarem
stałym. W wahadle oraz w korbowodzie umieszczone są listwy łożyskowe, miedzy którymi znajduje się, płyta
rozporowa. Właściwa, współpracę, płyty rozporowej z listwami, oraz dociągniecie wahadła do korbowodu
zapewnia sprężyna wraz z cięgnem. Na wale mimośrodowym zamontowane są za pomocą wpustu koła
zamachowe, z których jedno jest rowkowe.

Opis działania

Moment obrotowy z silnika elektrycznego przenoszony jest poprzez przekładnię pasowo - klinową na wal
mimośrodowy kruszarki na którym na części mimośrodowej osadzona jest obudowa łożysk stanowiącą
jednocześnie korbowód. Obracający się, wał mimośrodowy poprzez płytą rozporową przekazuje ruch wahadłowy
na szczękę ruchomą zabudowaną na wahadle.
Podawany do komory kruszenia materiał przy ruchu wahadła do przodu zostaje skruszony do wielkości
nastawionej szczeliny wylotowej. Przy cofaniu się wahadła skruszony materiał wypada przez zwiększającą się
szczelinę. Praca kruszenia w kruszarce jest więc cykliczna i odbywa się tylko w czasie ruchu wahadła do przodu.
Dostarczona przez silnik w czasie ruchu jałowego.
